合众智储电压暂降/补偿治理方案介绍

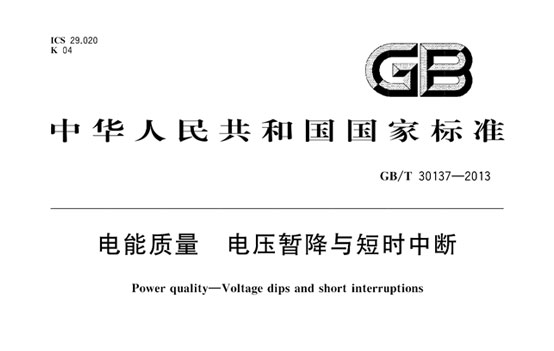

国家标准《电能质量电压暂降与短时中断》(GB/T30137-2013)规定了：电压暂降是指电力系统中某点工频电压有效值暂时降低至额定电压的10%~90%，并持续10ms~1min后恢复正常的现象。

3.2 短时中断short interruption

电力系统中某点工颜电压方均根值突然降低至0.1p.u.以下,并在短暂持续10ms~lmin 后恢复正常的现象。

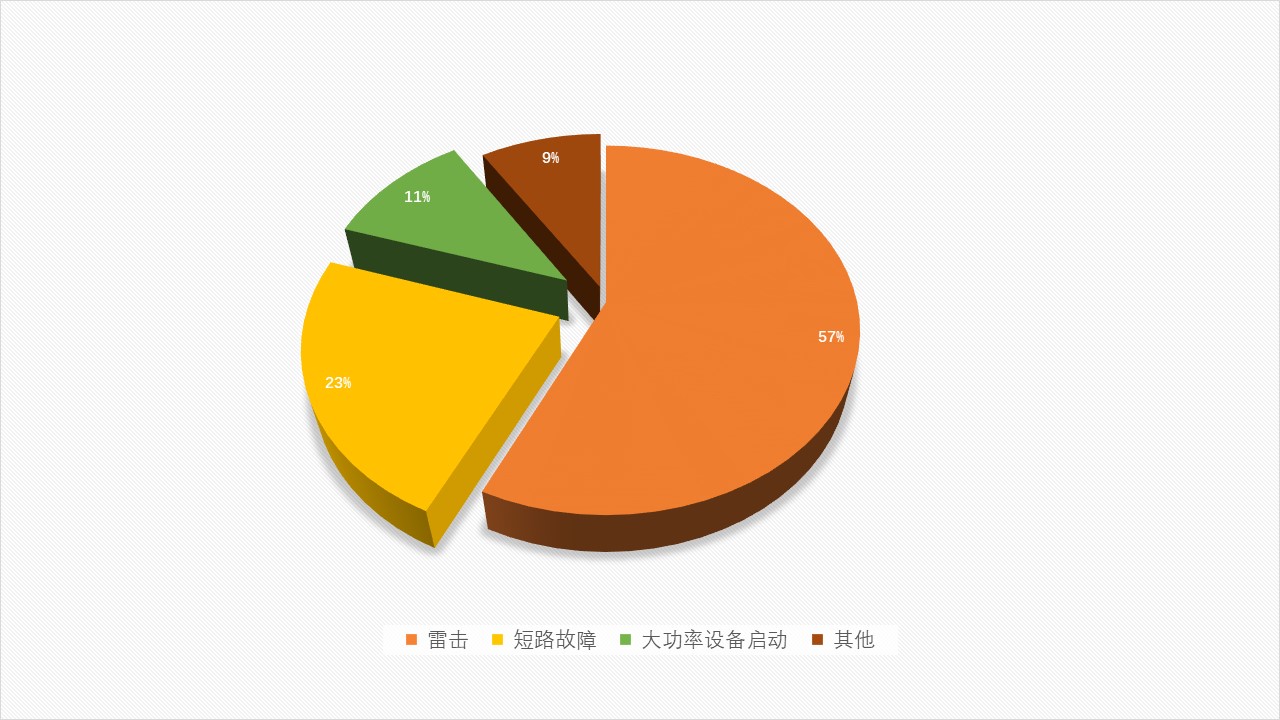

电压暂降形成的原因

电网故障：如短路故障、过载故障、线路接触不良等。

突发负荷变化：当大型电机启动、大型负载突然连接或断开时，会引起电网电压暂降。

设备故障：如变压器故障、开关设备故障等。

大规模的电源切换：例如发电机组切换或系统切换，可能引起电压暂降。

外部干扰：如雷击、电力设备的突发故障、强电磁辐射等。

电压暂降的危害

工业设备：

电压暂降对全社会生产生活造成广泛的危害。比如，对工业设备造成电机停转、控制系统失灵、变频器故障等问题，甚至造成设备损坏，停工停产，带来巨大的经济损失。

通信与数据中心

通信设备和数据中心需要高度稳定的供电，以防止数据丢失或通信中断。电压暂降或短时中断可能影响路由器、服务器等核心设备的运行；给数据中心等提供连续服务的企业带来服务质量下降、客户信任度减弱和企业声誉受损的影响。

电力行业

电力设备必须面对电网中的各种电压波动。高电压或低电压波动可能对发电、输电和配电系统造成损害，尤其是对变压器、开关设备等设备。

医疗设备

在医院中，电压波动对生命支持设备、检测设备的影响尤为关键，必须确保这些设备在面对电压波动时仍能保持稳定工作，保证设备在不稳定供电条件下的可靠性。

合众智储电压暂降/补偿治理方案介绍

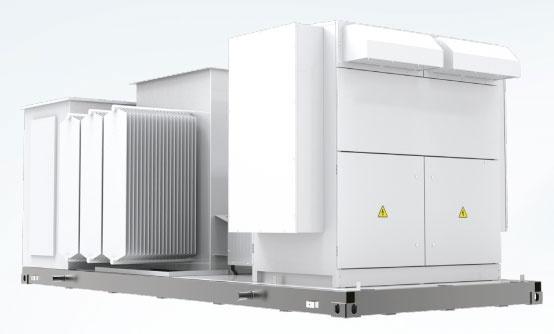

合众汇能自主创新产品--合众智储系统，全面治理电压暂降、暂升和短时中断；为工业、发电、医疗、数据中心等行业用户提供技术服务和解决方案。

方案一：直流电压支撑方案

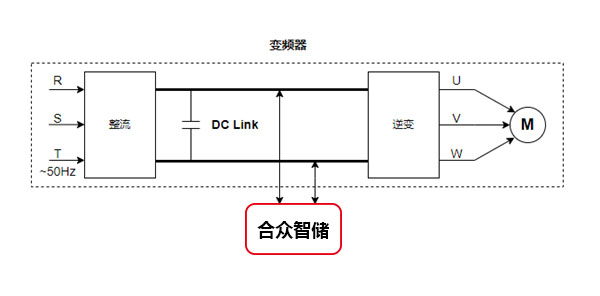

变频器是由整流器、逆变器和中间的直流母线组成的。当逆变器的输入电压低于阈值超过一定时间，变频器就会启动自我保护，停止输出，电动机也就停了。

将合众智储接入变频器的直流母线上，当直流母线电压跌落时，合众智储系统可以稳定直流母线电压，并输出有功功率驱动电机。

合众智储系统设备复杂度低，投资成本低，响应速度快（零秒无缝切换），功率输出能力强，还具备高电压抑制和再生发电重复利用的效果。

方案二：交流动态稳压方案

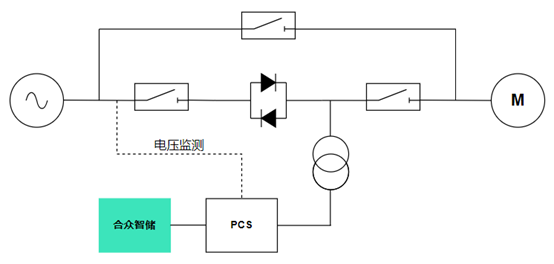

当电网给负载供电时，PCS不输出功率，但实时监控电网电压波动情况。当电网电压出现瞬时跌落时，将负载与电网断开，由合众智储通过PCS给负载供电。切换时间可以控制在5ms以内，以保证负载正常运行。当电网电压恢复正常后，将恢复由电网给负载供电，同时通过PCS给合众智储充电，以保证下次电压波动时能提供电压支撑。

电压骤降从电力供应源头治理到整条生产线的治理、设备级的治理，再到设备控制级的治理，治理费用以数量级的比例下降。

因此从治理成本及有效性来说，更提倡在设备末端进行治理，甚至是深入到设备内部的电气控制元器件处治埋。越是靠近末端进行治理，所花费成本越少，亦能达到同样的治理效果。

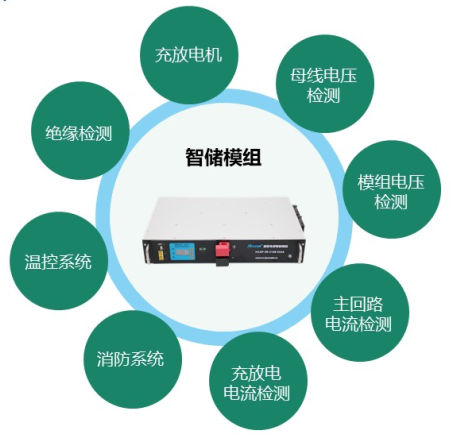

合众智储系统集成了充放电机，母线电压检测，模组电压检测，主回路电流检测，充放电回路电流检测，绝缘检测，温度检测，温控系统，消防系统等功能，形成一套完整的体系。

智能自充电，自投入：系统自带的充电机可以自动把模组从0V充到工作电压。系统具备模组间电压调平功能，充电过程中多个模组可以自动完成组间电压调平，当系统总电压达到并网电压时，系统可以自动合闸，完成自动投运。全过程无需手动接入外部充电设备，无需手动开合闸，也无需用电压表、电流表监测充放电过程。充电机具备多段充电功能，最大程度减少了充电时间。

智能自泄电，自切出：设备停机或故障需要切出时，系统可以自动从母线上断开，并利用系统自带的放电机自动泄放超容模组内部存储的电能，保证系统安全和维护人员的人身安全。放电完毕会有状态指示，提示可以安全移除。放电过程无需外部设备辅助，避免操作人员带电作业带来的安全隐患。

模组间智能电压调平：系统在充电过程中，实时监测系统各个模组的电压，确保在合闸投入的时候模组电压的一致性。

内部各模组可单独替换，无需各模组的预充电与调平。

合众智储-典型应用场景

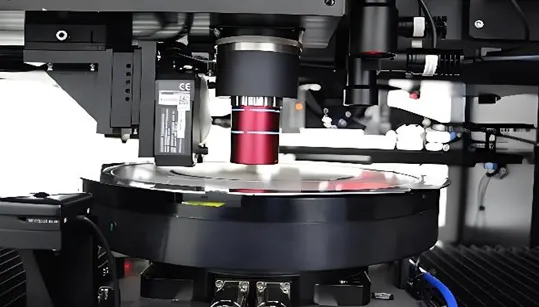

工业自动化系统：如果设备对电压波动不敏感，可能避免因短时中断导致的生产停机，降低经济损失。

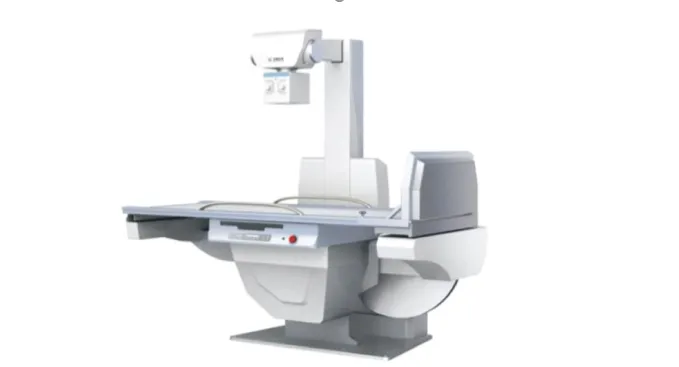

医疗设备：需要确保设备在电压波动时仍能提供稳定的医疗服务，保障患者安全。

通信系统：保持通信系统的稳定性，避免数据传输的中断。

针对合众智储的性能特点，我们可根据客户的技术要求，提供功率50kW～5MW、电压区间100V～2000V、防护等级IP2X～IP6X等各种规格型号的产品，为客户提供包括选型、测试等各方面强大的技术支持。
